Logo Melonvent

DGD

DGD

Dokumenty

dgd_dvoustranna_rovna_zavesna.pdfOtevřít

Popis

Zákryt
2× Zákryt
2 × 1 modulů
Šířka modulu 2 100 mmHloubka 2 000 mmŠířka 4 200 mm
Filtr×Výplň filtruSvětlo
Šířka (mm)2 100 | 2 100 mm
Limit jednoho modulu 3 000 mm · krok 10 mm
Hloubka (mm)2 000 mm
Limit jednoho modulu 2 600 mm · krok 10 mm
Ventilace (motor)
Průtok digestoře

Z celkového průtoku spočítáme počet filtrů tak, aby vzduch procházel doporučenou rychlostí pro vybraný filtr (obvykle 0,7–1,2 m/s). Bez průtoku nabídneme maximum filtrů, které se vejde do zákrytu.

m³/h

Pro 8× zvolený filtr: doporučený průtok ~4082–6998 m³/h.

Filtry
8
Rozměr
450×450×20 mm
SIFIM FMA – hliníkový síťový filtr
SIFIM FMA – hliníkový síťový filtr
Detail produktu

Hliníkový síťový tukový filtr (rám i výplň z hliníku). Vyznačuje se vysokou účinností filtrace. Nabízené provedení má 10+3 vrstvy a hloubku 20 mm. Omyvatelný v myčce při vysoké teplotě.

Technické informace výrobce (SIFIM)

Návrh počtu filtrů podle průtoku
Počet filtrů
8 · ideálně 7–10
Fyzická kapacita digestoře: max. 16 filtr(ů)
Průtok na filtr
693 m³/h
Doporučeno 510–875 m³/h · cíl 693
Průtoková rychlost
0.95 m/s
Doporučeno 0.7–1.2 m/s · cíl 0.95
Stav
V rozsahu
Průtok i průtoková rychlost jsou v doporučeném rozsahu.

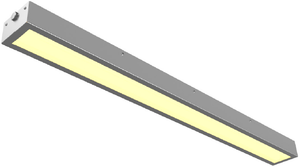

Světla
4
Velikost světla
1570 mm
Příruba

Na objednávku

Doprava a vrácení

Doprava se řeší individuálně.

Vrácení podléhá podmínkám. Podrobnosti viz stránka VRÁCENÍ.
